最近有一些客戶反映，用不同的品牌LRC數字電橋或者同一品牌的LRC數字電橋的不同型號對兆歐級高阻值電阻測量時，結果偏差很大，甚至是安捷倫、同惠的產品也是這樣，經過我們咨詢儀器廠家工程師查閱了技術文獻，工程師走訪了一些遇到這樣問題的客戶，儀器廠家工程師給出一下的解釋，基本解決了LRC數字電橋如何測量兆歐級高阻值電阻的問題。

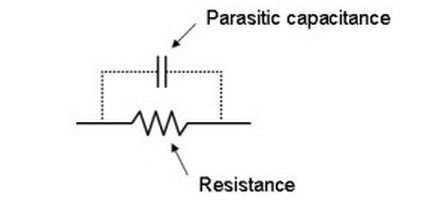

如下圖所示，高阻值包含一個寄生pF級電容，這個電容與電阻是并聯：

儀器工程師確認當使用LRC數字電橋測試高阻值電阻時，應選擇Cp-Rp測試功能（并聯等效電路模式），使測試電路模式與電阻的實際等效電路想匹配，如下圖所示：

上圖中，Xp代表寄生電容在測試頻率上的電抗（電容性阻抗）。公式“D”代表電阻在測試頻率上的損耗因素。

如果使用R-X測試功能來測試電阻，那么LRC采用的如下所示的串聯等效電路：

串聯等效電路模式（R-X測量中）不同于高值電阻的實際并聯等效電路。因此R-X模式中的被測電阻與實際并聯電阻（RP）不一致。從理論上講，串聯電阻（Rs）與并聯電阻（Rp）的關系可用等式RS=Rp*D2(1+D2)表示。此處串聯和并聯等效電路的損耗因數（D）值是相等的：

當D值不夠高（純電阻性）時，串聯電阻（Rs）總是低于并聯電阻（Rp）.

所以，你在使用LRC數字電橋測量高阻值電阻時，請選擇Cp-Rp測試功能（并聯等效電路模式）。或者你可以使用萬用表M歐檔進行測試及購買專業電阻測試儀設備。
