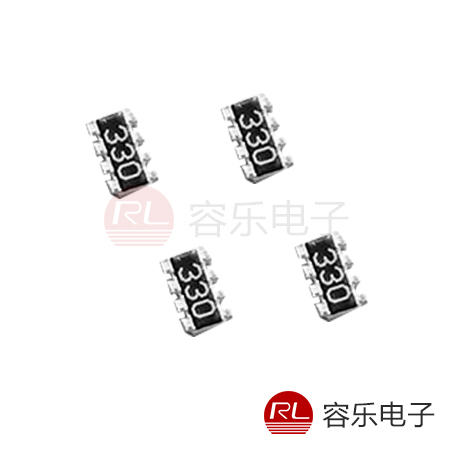

貼片電阻是電子元器件中常見的一種玻璃釉電阻器，對于許多了解組件的人來說，很多人不知道組件的結構。一般貼片電阻的結構組成在于以下相關的部分：

第一部分——基板：基板材料一般為96%氧化鋁陶瓷，具有良好的絕緣性、優異的導熱性和高溫下良好的機械強度。基板必須平整、準確，以確保電阻和電極膏能印刷到位。

第二部分電阻膜：用電阻漿料（有電阻率的）印刷在陶瓷基板上，燒結而成。電阻漿料通常由二氧化釕制成。

第三部分保護膜：保護膜覆蓋在電阻膜上，其作用是保護電阻體。具有機械保護功能，二是使電阻體表面有絕緣，避免電阻與相鄰導體接觸失效。在電鍍中間電極的過程中，還可以防止電鍍液對電阻膜的腐蝕，導致電阻性能的下降。保護膜通常用低熔點玻璃漿料燒結而成。

第四部分電極：為了使電阻具有良好的可焊性和可靠性，一般電極采用內、中、外層三層結構。內層與電阻體連接。中間層是鍍鎳層，稱為阻擋層。其作用是提高電阻的耐熱性，緩沖焊接過程中的熱沖擊。外層為錫鉛層，稱為可焊層。它是用錫鉛合金電鍍的。其作用是使電極具有良好的可焊性，延長電極的使用壽命。

現在貼片電阻、貼片電容已經被大家熟知了，如果需要用它來滿足電器設備的工作需要的話，那么一定要注重從產品本身的質量和性價比的對比。因為一般來說只要產品的性價比沒有問題，那么在使用中也會讓產品本身的壽命增長。
