村田貼片電容編碼規則識別

  • 編輯: 深圳容樂電子官網
  • 發表時間:2020-05-15

  村田貼片電容是目前國內外使用較廣泛的貼片陶瓷電容品牌。其電容型號的命名方法與其它品牌有明顯不同。在此,貼片電容代理容樂電子為方便客戶替換貼片電容品牌的使用,進行同型號替換。為此整理了村田貼片電容型號命名規則。



  村田電容型號命名規則

  GRM 18 8 R7 1E 104 K A01 D

  GRM————表示鍍錫電極品(普通貼片陶瓷電容),常用的村田電容就是GRM普通貼片陶瓷電容與GNM普通貼片排容。


  18 ————表示尺寸(長*寬)(1.6*0.8mm),國內通用尺寸表示是(長*寬)1.6*0.8mm(單位為mm).國際上通用尺寸表示是用英寸0603(單位為inch),

  村田的常用代碼有03,15,18,21,31,32,42,43,55等,具體的對應值如下:

  03----0.6*0.3mm----0201 15----1.0*0.5mm----0402 18----1.6*0.8mm----0603

  21----2.0*1.25mm----0805 31----3.2*1.6mm----1206 32----3.2*1.5mm----1210

  42----4.5*2.0mm----1808 43----4.5*3.2mm----1812 55----5.7*5.0mm----2220


  8 ————表示厚度(T) (0.8mm),常用厚度村田代碼有5,6,8,9,B,C,E等,具體的對應值如下:

  5----0.5mm 6----0.6mm 8----0.8mm 9----0.9mm B----1.25mm C----1.6mm E----2.5mm


  R7 ————表示材質(X7R),常用材質村田代碼有5C,R6,R7,F(xiàn)5等,具體的對應值如下:

  5C----COG/NPO/CH R6----X5R R7----X7R F5-----Y5V

  5C工作溫度是-55度——+125度,溫度系數是0+-30ppm/度;

  R6工作溫度是-55度——+85度,溫度系數是+-15%;

  R7工作溫度是-55度——+125度,溫度系數是+-15%;

  F5工作溫度是-30度——+85度。溫度系數是+22,-82%

  100pf以下小容值的一般采用5C材質,100PF——1uf的一般采用R7材質,1uf以上一般采用R6材質,精度要求不高的一般采用F5材質。材質的選用直接影響到電容值的精度與耐溫度情況。


  1E————表示額定電壓(DC25V),常用電壓村田表示有0J,1A,1C,1E,1H等,對應值如下:

  0J------6.3V;1A------10V;1C------16V;1E------25V;1H------50V。


  104————表示靜電容量(0.1UF)

  由3位字母數字表示,單位為皮法(pF)。第1位和第2位數字為有效數字,第3位數字表示有效數字后的0的個數,有小數點時以大寫字母“R”表示,此時所有數字均為有效數字。

  比如:R50表示0.50也就是0.5pF;1R0表示1.0pF;101表示100pF(也就是前2位10為有效數字.第3位1為前面10有效數字后0的個字為1個.也就是100pF)

  1微法(UF)=1000納法(NF) 1納法(NF)=1000皮法(pF)

  計算方法:104=10*10000pF=100000pF=0.1uF

  數字是103就是10乘以10的3次方,104就是10乘以10的4次方,105就是10乘以10的5次方單位是pF,再轉換成uF就可以了。


  K ————表示靜電容量允許偏差,也就是常說的檔位、精度(+-10%),常用檔位有B、C、D、J、K、M、Z,具體對應值如下:

  B=+-0.1pF C=+-0.25pF D=+-0.5pF J=+-5% K=+-10% M=+-20% Z=+80,-20%。正常5C材質的精度可做到B、C、D、J檔;R6、R7材質的精度可做到K、M檔;F5材質精度是Z檔。


  A01————個別規格代碼(可忽略,不重要)

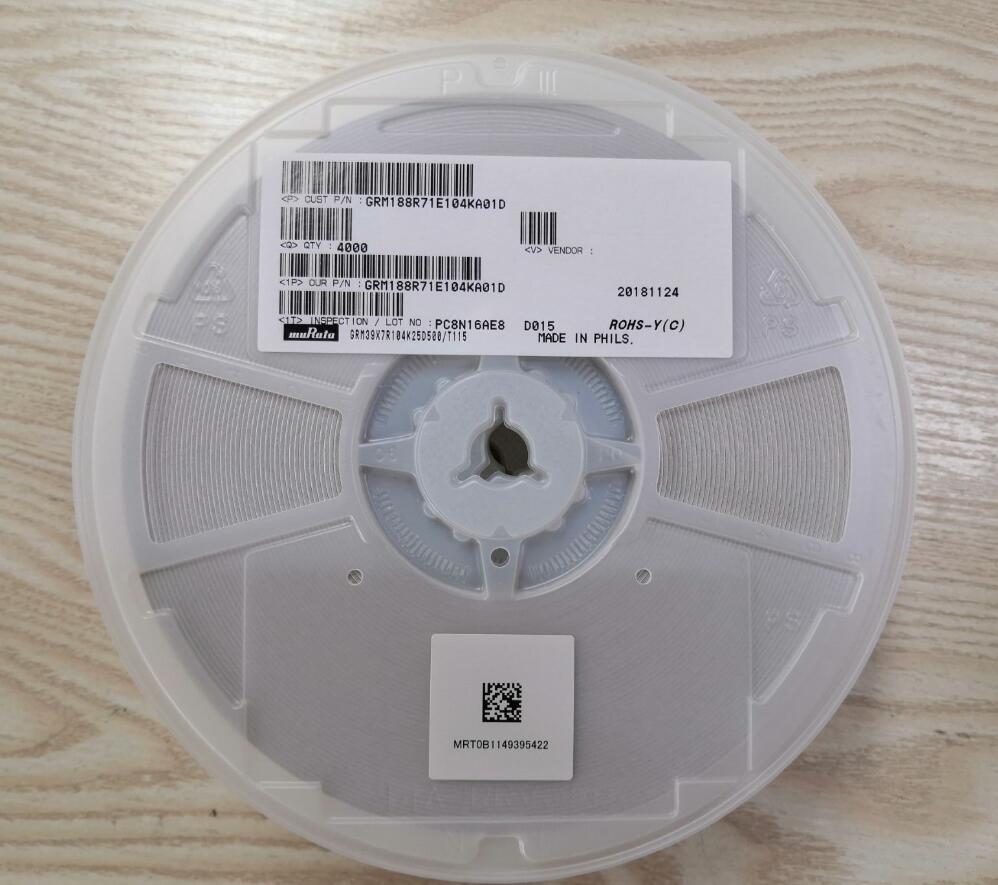

  D ————包裝方式(直徑180mm紙帶編帶盤裝)

  常用包裝方式有L、D、B等,具體方式如下:

  L表示直徑180mm的壓紋帶(塑料)編帶盤裝;D表示直徑180mm紙帶編帶盤裝;B表示散袋裝。
